- Disponibilità: Disponibile a breve
- Modello: CC-022
Telecamera di retromarcia AHD duale con due obiettivi regolabili

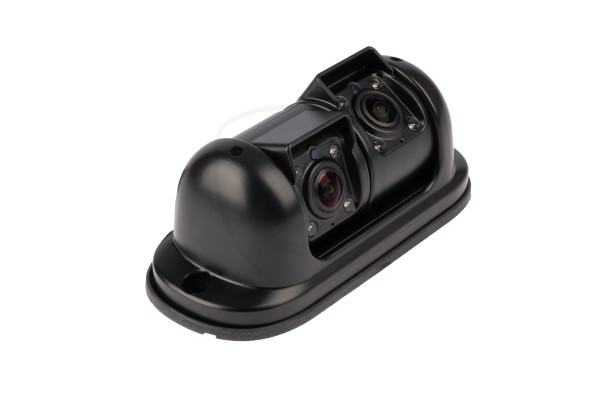

La telecamera di retromarcia duale VESTYS DUO PRO combina due telecamere AHD separate in un unico corpo compatto e resistente. Ogni obiettivo può essere regolato individualmente, così una telecamera può controllare l’area immediatamente dietro il veicolo mentre l’altra può inquadrare una zona più distante dietro l’auto, il rimorchio o la macchina operatrice.
Grazie all’elevata risoluzione AHD 1080p, all’ampio angolo di visione di 120° e all’elevato grado di protezione IP69K, la telecamera è particolarmente adatta per furgoni, caravan, camper, veicoli commerciali, camion, autobus, trattori, macchine edili e agricole.
Due telecamere separate in un unico corpo
Il principale vantaggio della telecamera è rappresentato dai due obiettivi regolabili indipendentemente. Invece di installare due telecamere separate, si ottengono due visuali differenti da un unico punto di montaggio.
Una telecamera può essere orientata, ad esempio, quasi verticalmente verso il basso sulla zona del paraurti, del gancio di traino o immediatamente dietro il veicolo, mentre la seconda può controllare una zona più distante. La differenza tra la regolazione dei singoli obiettivi può essere di circa 80°, offrendo così un’elevata flessibilità nella configurazione dell’immagine finale.
Ideale per controllare sia le zone vicine sia quelle più lontane
La configurazione duale è particolarmente pratica sui veicoli di grandi dimensioni, dove una sola visuale spesso non è sufficiente. La telecamera può essere utilizzata, ad esempio, per monitorare contemporaneamente il paraurti e l’area dietro il veicolo, oppure per controllare il rimorchio, il gancio di traino o l’area di lavoro di una macchina operatrice.
Le due telecamere possono facilitare notevolmente la retromarcia, il parcheggio e le manovre precise in spazi ristretti.
Immagine AHD fino a 1080p
La telecamera supporta il formato video AHD 1080p a 25 fps. Rispetto alle telecamere di retromarcia standard, la tecnologia AHD offre un’immagine più definita e dettagliata, consentendo di riconoscere meglio oggetti e ostacoli dietro il veicolo.
Avvertenza: la telecamera utilizza un segnale video AHD e deve quindi essere collegata a un monitor o a un dispositivo di visualizzazione compatibile con la risoluzione AHD.
Ampio angolo di visione di 120°
Ciascuna delle due telecamere offre un angolo di visione di circa 120°. L’ampio campo visivo consente di controllare non solo l’area direttamente dietro il veicolo, ma anche l’area circostante, facilitando le manovre con veicoli di grandi dimensioni o macchine operatrici.
Visibilità anche in condizioni di scarsa illuminazione
Entrambi gli obiettivi sono dotati di illuminazione IR LED dedicata. La telecamera raggiunge una sensibilità luminosa di circa 0,01 Lux con l’utilizzo di 4 IR LED, offrendo così un’immagine utilizzabile anche in condizioni di scarsa illuminazione ambientale.
L’illuminazione supplementare è particolarmente utile durante la retromarcia notturna, nei magazzini, nei capannoni, nelle aree di lavoro o nei luoghi privi di un’adeguata illuminazione stradale.
Struttura resistente IP69K
La telecamera è progettata anche per condizioni esterne impegnative. Il grado di protezione IP69K garantisce un’elevata resistenza alla polvere, all’acqua e ai getti d’acqua intensi. La telecamera è quindi adatta anche a veicoli e macchinari utilizzati regolarmente sotto la pioggia, nel fango o in ambienti polverosi.
Il robusto corpo della telecamera protegge inoltre gli obiettivi dai comuni impatti meccanici durante l’utilizzo del veicolo.
Dimensioni compatte e montaggio stabile

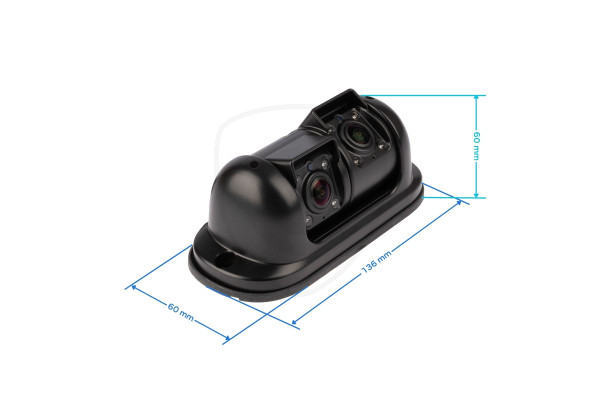

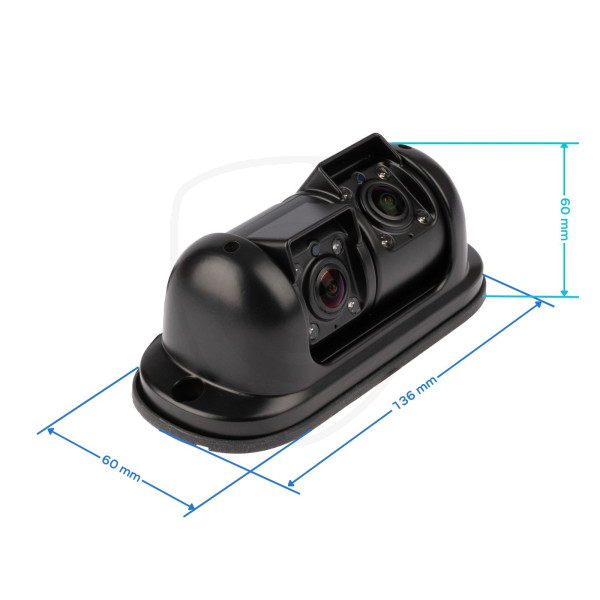

L’intera telecamera duale misura circa 136 × 60 × 69 mm. La base di montaggio consente un fissaggio stabile mediante viti sulla parte posteriore del veicolo, sul tetto, sulla sovrastruttura, sul rimorchio o su una macchina operatrice.
La parte inferiore è progettata come una base di montaggio comune, quindi nonostante i due obiettivi separati è necessario predisporre un solo punto di montaggio sul veicolo.
Immagine separata da entrambe le telecamere
Ogni obiettivo fornisce un segnale video separato. La telecamera può quindi essere collegata, ad esempio, a un monitor con due ingressi per telecamere oppure a un monitor QUAD, in grado di visualizzare più telecamere contemporaneamente.
In questo modo è possibile passare da una visuale all’altra oppure, con un monitor compatibile, visualizzarle contemporaneamente. Questa soluzione è particolarmente pratica quando si desidera tenere sotto controllo sia l’area vicina sia quella più distante dietro il veicolo.
Collegamento sicuro della telecamera

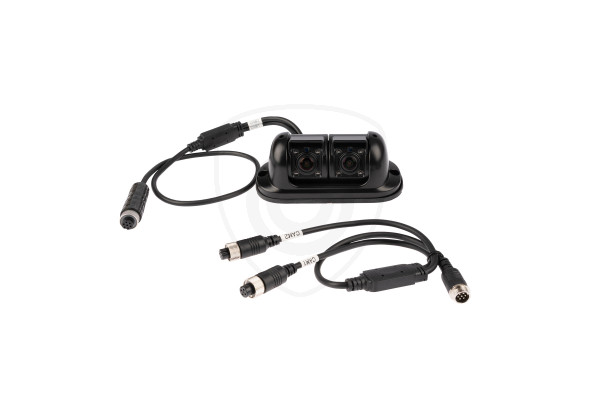

La telecamera utilizza connettori 4-PIN, che consentono la trasmissione del segnale video e dell’alimentazione attraverso un unico cavo per telecamera. Il collegamento comprende un cavo sdoppiatore per collegare separatamente le due uscite video.
Per un funzionamento corretto consigliamo di utilizzare cavi di prolunga schermati di qualità e un monitor compatibile con telecamere AHD. Se si desidera collegare la telecamera a un monitor con un ingresso diverso dal 4-PIN, consigliamo di utilizzare un cavo adattatore appropriato della nostra offerta.
Alimentazione della telecamera – 12 V dal monitor
La telecamera è progettata per un’alimentazione a DC 12 V e, in una configurazione standard, viene alimentata direttamente da un monitor compatibile tramite il cavo per telecamera 4-PIN. Non è quindi necessario portare un’alimentazione separata fino alla telecamera.
Se tuttavia viene utilizzato un monitor o un sistema di telecamere che non fornisce 12 V sull’uscita per la telecamera, oppure se la telecamera viene installata su un veicolo con una tensione diversa, ad esempio 24 V, è necessario utilizzare un convertitore DC-DC / adattatore a 12 V adeguato.
Non collegare la telecamera direttamente a una tensione superiore a 12 V. Prima del montaggio consigliamo di verificare la tensione in uscita del monitor o del circuito di alimentazione al quale verrà collegata la telecamera.
Collegamento 4-PIN
Adatta per veicoli commerciali e macchine operatrici
La telecamera duale è particolarmente adatta per furgoni, caravan, camper, veicoli commerciali, camion, autobus, trattori, mietitrebbie, macchine edili, pale caricatrici, escavatori, carrelli elevatori, rimorchi e semirimorchi.
È ideale ovunque sia necessario controllare due aree diverse da un unico punto e una telecamera tradizionale con un solo angolo di visione fisso non offra una panoramica sufficiente.
Funzioni e parametri della telecamera:
Risoluzione della telecamera:
La telecamera è disponibile nella versione analogica ad alta risoluzione (AHD) 1080p. Una telecamera con risoluzione AHD può essere collegata solo a un monitor ad alta risoluzione, oppure a un monitor compatibile con telecamere AHD.
Ottica di qualità e ampio angolo di visione:
La lente esterna e quella interna della telecamera sono realizzate in vetro, garantendo una riproduzione precisa dell’immagine e resistenza ai danni meccanici. Le telecamere riprendono quasi l’intera area di parcheggio con un angolo fino a 120°.
Impermeabilità:
La telecamera offre un elevato grado di impermeabilità secondo lo standard IP69 (protezione completa dalla polvere e resistenza alla pioggia, agli spruzzi e all’acqua sotto pressione).
Struttura resistente:
Per la costruzione della telecamera vengono utilizzati materiali moderni che garantiscono una lunga durata. La resistenza della telecamera è assicurata anche da vetro temperato, guarnizioni di qualità e viti in acciaio inox con proprietà anticorrosione.
Cavi schermati:
Per la telecamera offriamo cavi schermati in diverse lunghezze. Poiché il segnale viene trasmesso lungo un cavo relativamente lungo, è importante utilizzare cavi schermati. I cavi di qualità superiore trasmettono al monitor un’immagine di buona qualità e riducono i segnali di disturbo circostanti. Cavi di scarsa qualità possono causare una trasmissione video insufficiente, ad esempio sfarfallio, interruzioni o assenza completa dell’immagine.
Collegamento della telecamera
Il collegamento, la procedura e gli schemi illustrativi su come collegare la telecamera sono disponibili nel manuale d’uso fornito insieme alla telecamera.
L’immagine mostra un possibile schema di posizionamento delle telecamere sul veicolo:
- monitor
- telecamera laterale o telecamera per il controllo dell’angolo cieco
- telecamera posteriore
- luce da lavoro con telecamera
Parametri tecnici
Numero di telecamere: 2 obiettivi separati
Sistema video: AHD / NTSC
Risoluzione: 1080p
Frequenza fotogrammi: 25 fps
Angolo di visione: 120° per ciascuna telecamera
Sensibilità luminosa: 0,01 Lux con illuminazione IR LED
Illuminazione LED: 4 IR LED per ciascun obiettivo
Intervallo di regolazione reciproca degli obiettivi: circa 80°
Alimentazione: DC 12 V ±1 V, normalmente dal monitor tramite collegamento 4-PIN
Grado di protezione: IP69K
Collegamento: 4-PIN
Dimensioni: circa 136 × 60 × 69 mm
Colore: nero

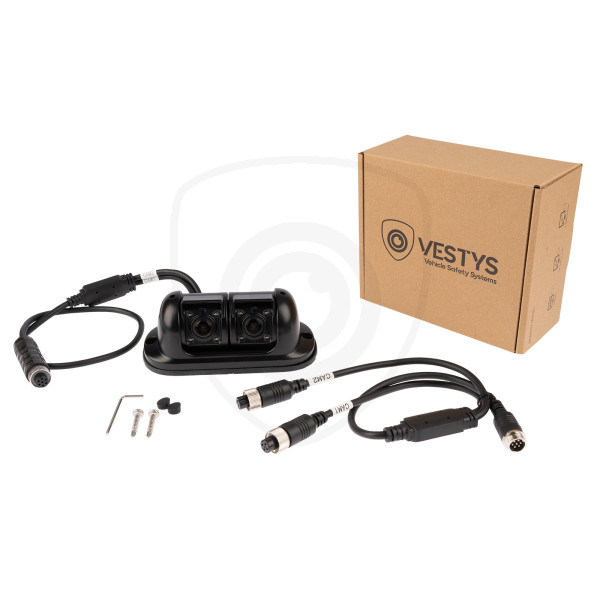

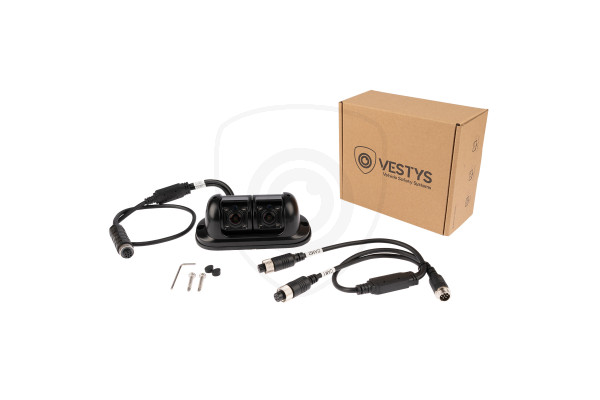

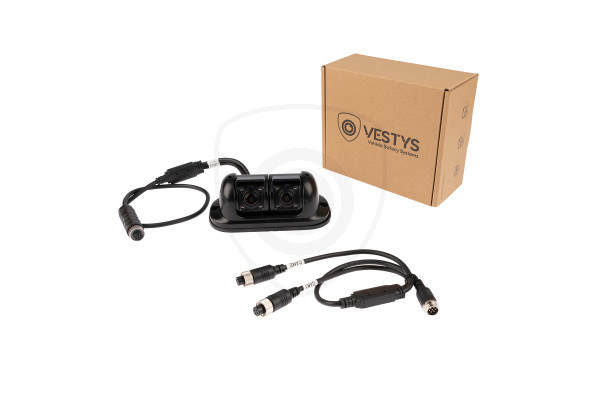

Contenuto della confezione della telecamera
- 1x telecamera VESTYS dual AHD
- 1x cavo sdoppiatore/di collegamento per entrambe le telecamere
- 2x vite di fissaggio
- 2x tappo di copertura
- 1x chiave a brugola per la regolazione e il bloccaggio della posizione degli obiettivi
- 1x manuale d’uso in lingua italiana
Importante prima dell’acquisto
Prima dell’ordine consigliamo di verificare che il monitor supporti la risoluzione AHD. Per utilizzare entrambi gli obiettivi, il monitor deve disporre di almeno due ingressi per telecamere oppure supportare il collegamento di più telecamere. Se la telecamera non viene alimentata direttamente dal monitor tramite il collegamento 4-PIN (12 V), oppure se viene installata su un veicolo con una tensione diversa, ad esempio 24 V, è necessario utilizzare un convertitore DC-DC / adattatore a 12 V adeguato.
