- Disponibilità: Disponibile
- Modello: CC-023

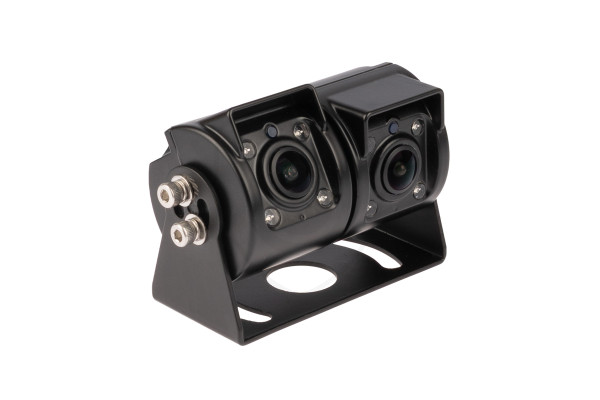

Due visuali da un'unica telecamera compatta
La doppia telecamera AHD compatta VESTYS è una soluzione pratica per i veicoli in cui è necessario monitorare due aree diverse dietro il veicolo. In un unico corpo compatto sono integrate due telecamere separate, ciascuna delle quali può essere orientata indipendentemente dall'altra.
In questo modo non è necessario montare due telecamere di retromarcia separate sul veicolo. Un'unica unità compatta offre due visuali separate e occupa un solo punto di montaggio.
Un'ottica per il gancio di traino, l'altra per il rimorchio
Il principale vantaggio della doppia telecamera è la possibilità di orientare ciascuna ottica in una direzione diversa. Una telecamera può essere inclinata maggiormente verso il basso per monitorare il gancio di traino o l'area immediatamente dietro il veicolo. La seconda telecamera può essere orientata più verso il retro e fornire una panoramica, ad esempio, del rimorchio, del carrello o dell'area dietro il veicolo.
Questa soluzione è particolarmente pratica per camper, furgoni, camion e veicoli che utilizzano regolarmente un rimorchio. Durante le manovre non è necessario scegliere tra una visuale dettagliata subito dietro il veicolo e una visuale più ampia a distanza – è possibile avere entrambe a disposizione.
Ogni telecamera può essere regolata separatamente

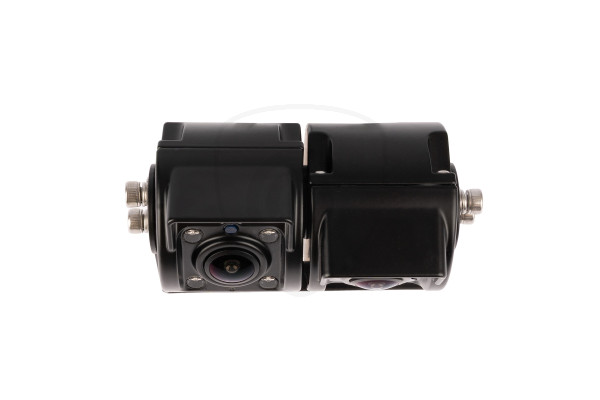

Entrambi i moduli della telecamera sono alloggiati in un supporto comune, ma la loro posizione può essere regolata in modo indipendente. La differenza di orientamento tra le singole ottiche può essere di circa 80°.

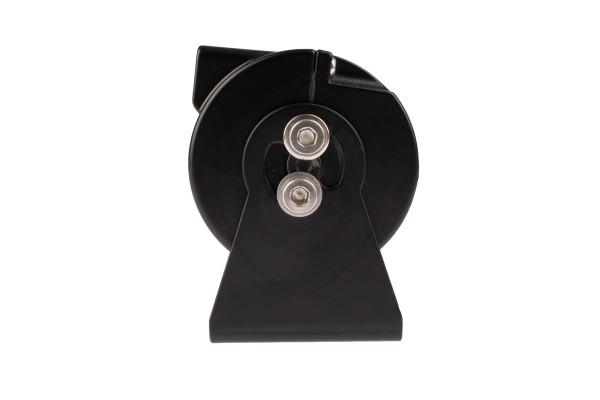

Dopo aver impostato la posizione desiderata, i singoli moduli della telecamera vengono fissati con viti laterali. In questo modo è possibile adattare la telecamera all'altezza di montaggio, alla struttura del veicolo e all'area che si desidera monitorare.
Le dimensioni compatte fanno risparmiare spazio

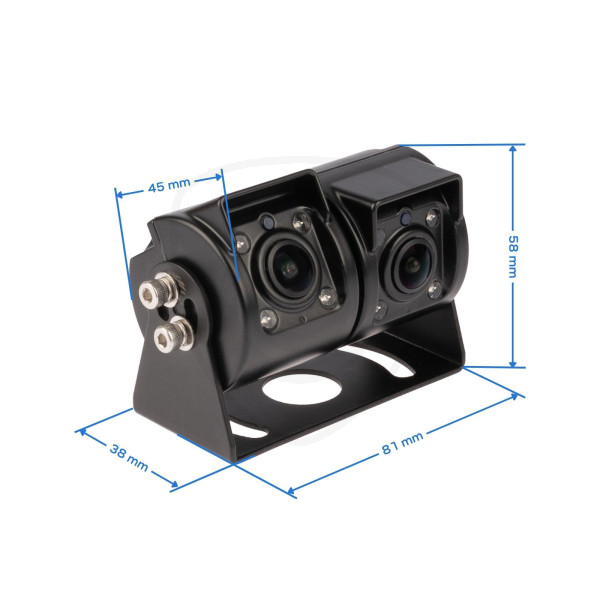

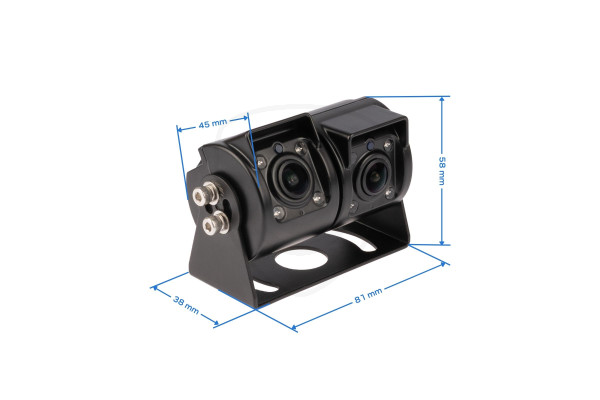

Due telecamere separate sono integrate in un'unità molto compatta. La larghezza totale del gruppo è di circa 81 mm e l'altezza di circa 58 mm. La profondità della base di montaggio è di circa 38 mm, mentre il modulo della telecamera raggiunge circa 45 mm.
Le dimensioni ridotte rappresentano un vantaggio soprattutto nei punti in cui non c'è spazio sufficiente per montare due telecamere tradizionali affiancate. Invece di un doppio montaggio, due supporti separati e un maggiore ingombro, si ottengono due telecamere in un'unica unità compatta.
Immagine AHD per manovre più precise
Entrambe le telecamere utilizzano un segnale video AHD, che offre un'immagine di qualità e dettagliata, adatta per retromarce e manovre precise. La telecamera funziona nel sistema video NTSC con una frequenza di 25 fps.
Per una corretta visualizzazione dell'immagine è necessario utilizzare un monitor compatibile con telecamere AHD. Se si desidera utilizzare separatamente entrambe le ottiche, il monitor deve disporre di almeno due ingressi telecamera adatti oppure supportare il collegamento di più telecamere.
Angolo di visione fino a 140° per ogni ottica
Ogni telecamera offre un angolo di visione di circa 140°. In combinazione con la regolazione meccanica indipendente, è quindi possibile creare due visuali diverse in base a ciò che si desidera tenere sotto controllo durante la guida o la retromarcia.
Un'ottica può offrire una visuale più dettagliata dell'area vicina, mentre l'altra può coprire una zona più ampia e più distante dietro il veicolo.
Illuminazione IR in condizioni di scarsa luminosità

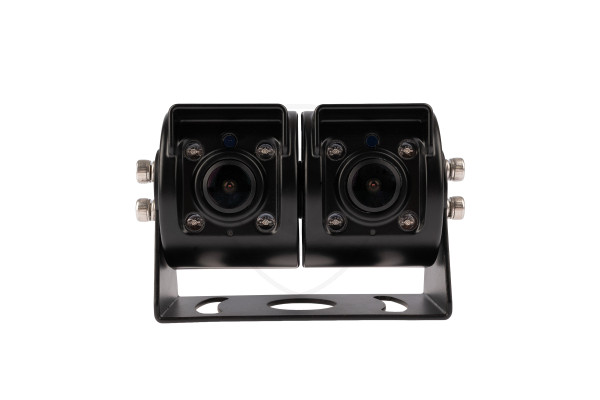

Ogni ottica è dotata di 4 LED IR per l'illuminazione. La sensibilità alla luce della telecamera è di circa 0,01 Lux, contribuendo a mantenere un'immagine utilizzabile anche in condizioni di illuminazione ridotta.
L'illuminazione si attiva automaticamente quando la luminosità diminuisce.
Due uscite 4-PIN separate

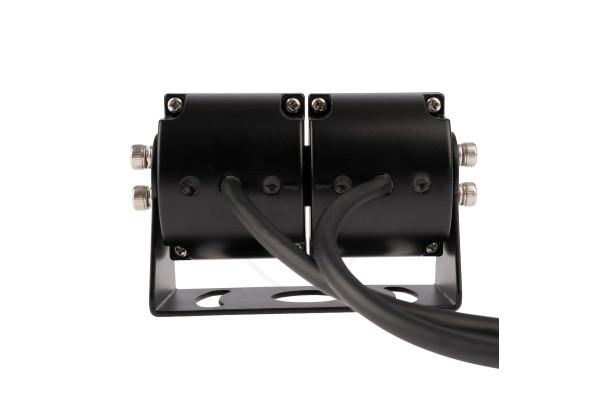

Sebbene entrambe le telecamere siano alloggiate nello stesso corpo, ciascuna fornisce un segnale video separato. Grazie al cavo di collegamento incluso, si ottengono due connettori separati 4-PIN per telecamera.
Ogni ottica può quindi essere collegata al proprio ingresso telecamera del monitor. Con un monitor che supporta la visualizzazione di più telecamere, è possibile osservare entrambe le visuali contemporaneamente oppure passare dall'una all'altra in base alle funzionalità del monitor specifico.
Per un corretto funzionamento consigliamo di utilizzare cavi di prolunga schermati di qualità e un monitor compatibile con telecamere AHD. Se si desidera collegare la telecamera a un monitor con un ingresso diverso dal 4-PIN, consigliamo di utilizzare un cavo adattatore adatto della nostra offerta.
Alimentazione della telecamera – 12 V dal monitor
La telecamera è progettata per un'alimentazione di DC 12 V e, in un collegamento standard, viene alimentata direttamente dal monitor compatibile tramite il cavo telecamera 4-PIN. Non è quindi necessario portare un'alimentazione separata fino alla telecamera.
Se tuttavia viene utilizzato un monitor o un sistema di telecamere che non fornisce 12 V sull'uscita della telecamera, oppure se la telecamera viene collegata a un veicolo con una tensione diversa, ad esempio 24 V, è necessario utilizzare un convertitore DC-DC / adattatore a 12 V adeguato.
Non collegare la telecamera direttamente a una tensione superiore a 12 V. Prima del montaggio consigliamo di verificare la tensione di uscita del monitor o del circuito di alimentazione a cui verrà collegata la telecamera.
Per camper, furgoni e veicoli con rimorchio
La doppia telecamera compatta è adatta ovunque una singola visuale dietro il veicolo non sia sufficiente. È particolarmente indicata per camper, veicoli ricreazionali, furgoni, camion, veicoli da lavoro, macchinari e veicoli con rimorchio o carrello.
È pratica anche sui veicoli in cui si desidera tenere sotto controllo il rimorchio collegato durante la guida e, allo stesso tempo, vedere durante la retromarcia l'area immediatamente dietro la parte posteriore del veicolo.
Funzioni e parametri della telecamera:
Risoluzione della telecamera:
La telecamera è disponibile nella variante analogica ad alta risoluzione (AHD) 1080p. Una telecamera con risoluzione AHD può essere collegata solo a un monitor ad alta risoluzione, ovvero con supporto per telecamere AHD.
Ottica di qualità e ampio angolo di visione:
La lente esterna e interna della telecamera è realizzata in vetro, garantendo una resa precisa dell'immagine e resistenza ai danni meccanici. Le telecamere riprendono quasi l'intera area di parcheggio con un angolo fino a 140°.
Impermeabilità:
La telecamera offre un'elevata impermeabilità secondo lo standard IP69K (completa protezione dalla polvere e resistenza alla pioggia e agli spruzzi d'acqua, anche ad alta pressione).
Struttura resistente:
Per la costruzione della telecamera vengono utilizzati materiali moderni che ne garantiscono una lunga durata. La telecamera è resistente anche grazie a vetro temperato, guarnizioni di qualità e viti in acciaio inox con proprietà anticorrosione.
Cavi schermati:
Per la telecamera offriamo cavi schermati di diverse lunghezze. Poiché si tratta di una trasmissione via cavo relativamente lunga, è importante utilizzare cavi schermati. I cavi di qualità superiore trasmettono un'immagine di qualità al monitor e riducono i segnali di disturbo circostanti. Una bassa qualità dei cavi può causare una trasmissione video scadente (ad es. sfarfallio, assenza completa dell'immagine, ecc.).
Collegamento della telecamera
Il collegamento, la procedura e gli schemi illustrativi per collegare la telecamera sono disponibili nel manuale d'uso fornito con la telecamera.
L'immagine mostra una possibile disposizione delle telecamere sul veicolo:
- monitor
- telecamera laterale o telecamera per il monitoraggio dell'angolo cieco
- telecamera posteriore
- faro da lavoro con telecamera
Parametri tecnici
Tipo: doppia telecamera AHD compatta
Numero di telecamere: 2
Regolazione: ogni ottica separatamente
Differenza di orientamento delle ottiche: circa 80°
Sistema video: AHD / NTSC
Frequenza dei fotogrammi: 25 fps
Angolo di visione: circa 120° per ogni telecamera
Sensibilità alla luce: 0,01 Lux
Illuminazione: 4 IR LED per ogni ottica
Alimentazione: DC 12 V ±1 V
Collegamento: 2× uscita telecamera 4-PIN
Larghezza: circa 81 mm
Altezza: circa 58 mm
Profondità della base di montaggio: circa 38 mm
Profondità del modulo telecamera: circa 45 mm
Colore: nero

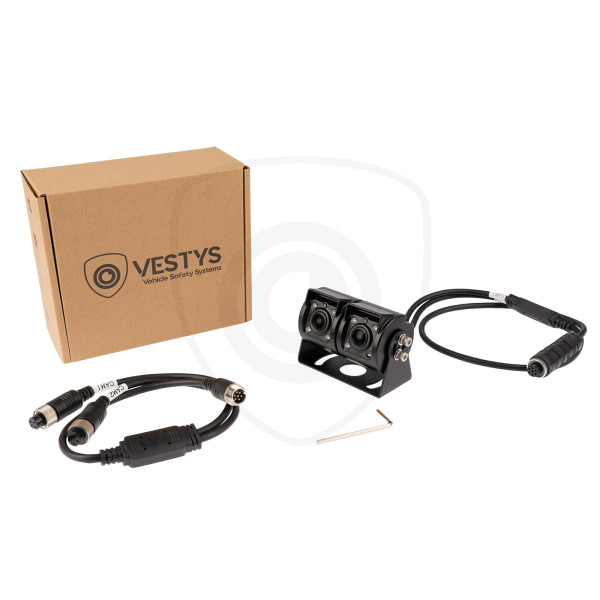

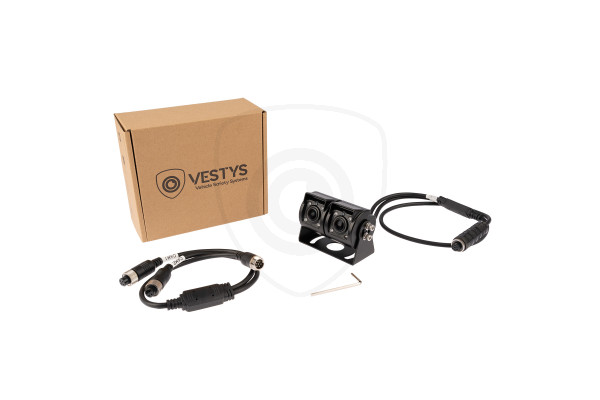

Contenuto della confezione della telecamera
- 1x doppia telecamera AHD compatta VESTYS
- 1x cavo di collegamento con due uscite 4-PIN
- 1x chiave a brugola per la regolazione e il bloccaggio della posizione delle telecamere
- 1x manuale in lingua italiana
Informazioni importanti prima dell'ordine
La telecamera utilizza un segnale video AHD, pertanto è necessario utilizzare un monitor con supporto per telecamere AHD. Per utilizzare separatamente entrambe le visuali, il monitor deve disporre di almeno due ingressi telecamera compatibili oppure supportare il collegamento di più telecamere.
La telecamera richiede inoltre un'alimentazione di 12 V. Con un monitor 4-PIN compatibile, l'alimentazione viene normalmente fornita direttamente tramite il cavo della telecamera. In un sistema a 24 V o con un monitor con una diversa tensione di uscita, è necessario predisporre un'adeguata conversione dell'alimentazione a 12 V.
