Relè di commutazione 12V 40A 4 pin con base

Il relè di commutazione 12V 40A è progettato per i veicoli in cui si desidera installare una telecamera di retromarcia. Un relè di commutazione è un componente costituito da un interruttore e una bobina (elettromagnete) che, sotto l'azione della corrente elettrica, accende il circuito o interrompe l'alimentazione in un altro circuito. Se collegato correttamente, il relè di commutazione accenderà automaticamente la telecamera di retromarcia all'inserimento della retromarcia, eliminando così le interferenze del generatore.
Il relè viene inoltre fornito con una base che consente di collegare facilmente i cavi di alimentazione.

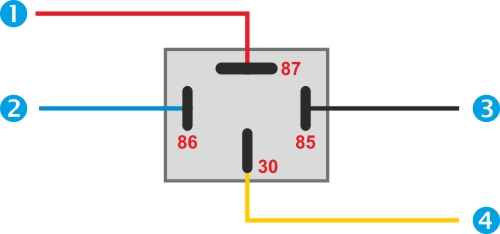

Collegamento del relè di commutazione alla telecamera di retromarcia

1. Tensione positiva - collegare dall'accendisigari
2. Tensione di commutazione positiva - collegare alla luce di retromarcia
3. Messa a terra – GND (-12V)
4. Uscita di corrente positiva dal relè di commutazione – collegare alla telecamera di retromarcia

AVVISO DI SICUREZZA:
Si consiglia vivamente che questo tipo di dispositivo venga installato da un tecnico qualificato. Ciò eviterà eventuali danni o rischi per la salute. Prima dell'acquisto, consulta il nostro supporto tecnico o il tuo tecnico di fiducia.

Specifiche tecniche del relè di commutazione:
